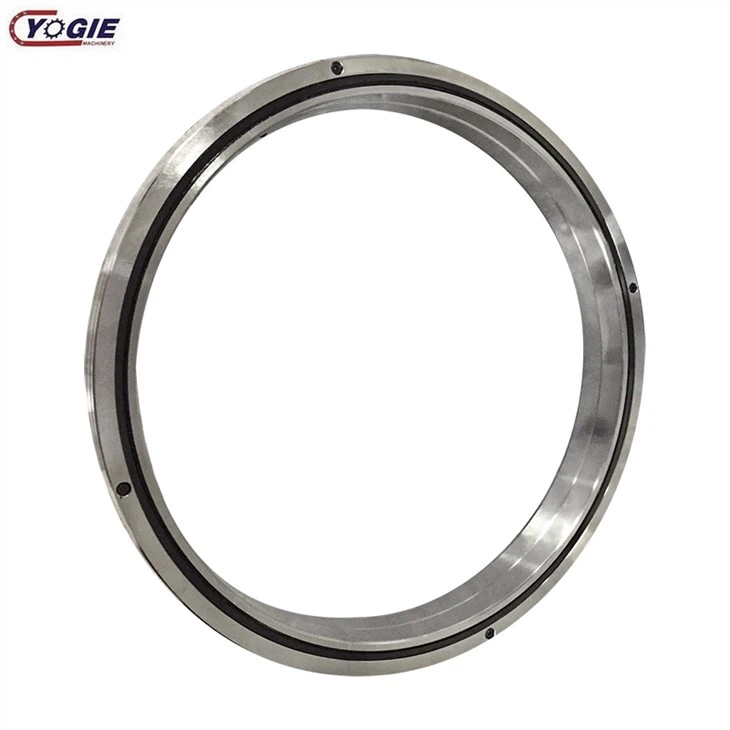

Кръстосан ролков лагер от серия RB
Описание на продукта:
Кръстосаните ролкови лагери YOGIE RB са леки, компактни лагери с възможно най-тънките
вътрешни и външни пръстени с висока твърдост, поради вертикалното му разположение на
цилиндрични ролки с 90 ° V канал през отделните дистанционни елементи в дълбокия жлеб
подвижна повърхност. Този специален дизайн позволява само един лагер да носи товари във всички
посоки, включително радиални, аксиални и моментни натоварвания.
Въведение от серията: Стандартният тип RB е лагер с възможно най-тънките вътрешни и външни пръстени, тъй като външният пръстен е разделен, докато вътрешният пръстен е интегриран в основното тяло.
Използва се в случаите, когато има висока точност на въртене на вътрешния пръстен
изисква се
Номер на модела от серията: RB4010、RB4510、RB5013、RB6013、RB7013、RB8016、RB9016、RB10016、RB10020、RB11012、RB11015、RB11020、RB12016、RB12025、RB13015、RB13025、RB14016R150251R150251R150251R150251B14016R1501B14016R1501B15016B150161B150161 , RB18025, RB19025, RB20025, RB20030, RB20035, RB22025, RB24025, RB25025, RB25030, RB25040, RB30025, RB30035, RB30040, RB35020, RB40035, RB40040, RB45025, RB50025, RB50040, RB50050, RB60040, RB70045, RB80070, RB90070, RB1000110 、 RB1250 、 RB1250110
Приложение:
• Промишлено роботизирано рамо, задвижване на редуктора
• прецизен грамофон, NC въртяща се маса
• Въртяща се част на металообработващи машини
• Инструмент за инспекция, медицинско оборудване
• Авиационно оборудване, военен радар и др
Подробна информация за напречни ролкови лагери RB-серия:
диаметър на вала (mm) | Идентификационен номер | Основни размери | Височина на раменете | Номинален базов товар （радиален） | тегло | |||||||
вътрешен пръстен d (mm) | външен пръстен D (mm) | Диаметър на кръга на стъпката на ролката dp (mm) | ширина B B1 (mm) | Отвор за смазване φ | Фаска r (mm) | ds | Dh | C kN | C0 kN | Килограма | ||
40 | RB4010 | 40 | 65 | 51.5 | 10 | 1 | 0.6 | 47.5 | 57.5 | 8.33 | 10.6 | 0.16 |
45 | RB4510 | 45 | 70 | 56.5 | 10 | 1 | 0.6 | 51 | 61.5 | 8.62 | 11.3 | 0.17 |
50 | RB5013 | 50 | 80 | 64 | 13 | 1.5 | 0.6 | 57.4 | 72 | 16.7 | 20.9 | 0.27 |
60 | RB6013 | 60 | 90 | 74 | 13 | 1.5 | 0.6 | 68 | 82 | 18 | 24.3 | 0.3 |
70 | RB7013 | 70 | 100 | 84 | 13 | 1.5 | 1 | 78 | 92 | 19.4 | 27.7 | 0.35 |
80 | RB8016 | 80 | 120 | 98 | 16 | 1.5 | 1 | 91 | 111 | 30.1 | 42.1 | 0.7 |
90 | RB9016 | 90 | 130 | 108 | 16 | 1.5 | 1.5 | 98 | 118 | 31.4 | 45.3 | 0.75 |
100 | RB10016 | 100 | 140 | 119.3 | 16 | 1.5 | 1.5 | 109 | 129 | 31.7 | 48.6 | 0.83 |
RB10020 | 150 | 123 | 20 | 1.5 | 1.5 | 113 | 133 | 33.1 | 50.9 | 1.45 | ||
110 | RB11012 | 110 | 135 | 121.8 | 12 | 1.5 | 1 | 117 | 127 | 12.5 | 24.1 | 0.4 |
RB11015 | 145 | 126.5 | 15 | 1.5 | 1 | 122 | 136 | 23.7 | 41.5 | 0.75 | ||
110 | RB11020 | 110 | 160 | 133 | 20 | 1.5 | 1.5 | 120 | 143 | 34 | 54 | 1.56 |
120 | RB12016 | 120 | 150 | 134.2 | 16 | 1.5 | 1.5 | 127 | 141 | 24.2 | 43.2 | 0.72 |
RB12025 | 180 | 148.7 | 25 | 2 | 1 | 133 | 164 | 66.9 | 100 | 2.62 | ||
130 | RB13015 | 130 | 160 | 144.5 | 15 | 1.5 | 2 | 137 | 152 | 25 | 46.7 | 0.72 |
RB13025 | 190 | 158 | 25 | 2 | 1 | 143 | 174 | 69.5 | 107 | 2.82 | ||
140 | RB14016 | 140 | 175 | 154.8 | 16 | 1.5 | 2 | 147 | 162 | 25.9 | 50.1 | 1 |
RB14025 | 200 | 168 | 25 | 2 | 1.5 | 154 | 185 | 74.8 | 121 | 2.96 | ||
150 | RB15013 | 150 | 180 | 164 | 13 | 1.5 | 2 | 157 | 172 | 27 | 53.5 | 0.68 |
RB15025 | 210 | 178 | 25 | 2 | 1 | 164 | 194 | 76.8 | 128 | 3.16 | ||
RB15030 | 230 | 188 | 30 | 3 | 2 | 173 | 211 | 100 | 156 | 5.3 | ||
160 | RB16025 | 160 | 220 | 188.6 | 25 | 2 | 2 | 173 | 204 | 81.7 | 135 | 3.14 |
170 | RB17020 | 170 | 220 | 191 | 20 | 1.5 | 2 | 184 | 198 | 29 | 62.1 | 2.11 |
180 | RB18025 | 180 | 240 | 210 | 25 | 2 | 2 | 195 | 225 | 84 | 143 | 3.44 |
190 | RB19025 | 190 | 240 | 211.9 | 25 | 1.5 | 2 | 202 | 222 | 41.7 | 82.9 | 2.99 |
200 | RB20025 | 200 | 260 | 230 | 25 | 2 | 2.5 | 215 | 245 | 84.2 | 157 | 4 |
RB20030 | 280 | 240 | 30 | 3 | 2.5 | 221 | 258 | 114 | 200 | 6.7 | ||
RB20035 | 295 | 247.7 | 35 | 3 | 2.5 | 225 | 270 | 151 | 252 | 9.6 | ||
диаметър на вала (mm) | Идентификационен номер | Основни размери | Височина на раменете | Номинален базов товар （радиален） | тегло | |||||||
вътрешен пръстен d (mm) | външен пръстен D (mm) | Диаметър на кръга на стъпката на ролката dp (mm) | ширина B B1 (mm) | Отвор за смазване φ | Фаска r (мин) | ds | Dh | C kN | C0 kN | Килограма | ||
220 | RB22025 | 220 | 280 | 250.1 | 25 | 2 | 2.5 | 235 | 265 | 92.3 | 171 | 4.1 |
240 | RB24025 | 240 | 300 | 269 | 25 | 2 | 3 | 256 | 281 | 68.3 | 145 | 4.5 |
250 | RB25025 | 250 | 310 | 277.5 | 25 | 2 | 3 | 265 | 290 | 69.3 | 150 | 5 |
RB25030 | 330 | 287.5 | 30 | 3 | 3 | 269 | 306 | 126 | 244 | 8.1 | ||
RB25040 | 355 | 300.7 | 40 | 3.5 | 3 | 275 | 326 | 195 | 348 | 14.8 | ||
300 | RB30025 | 300 | 360 | 328 | 25 | 2 | 3 | 315 | 340 | 76.3 | 178 | 5.9 |
RB30035 | 395 | 345 | 35 | 3 | 3 | 322 | 368 | 183 | 367 | 13.4 | ||
RB30040 | 405 | 351.6 | 40 | 3.5 | 3 | 326 | 377 | 212 | 409 | 17.2 | ||
350 | RB35020 | 350 | 400 | 373.4 | 20 | 1.5 | 3.5 | 363 | 383 | 54.1 | 143 | 3.9 |
400 | RB40035 | 400 | 480 | 440.3 | 35 | 3 | 3.5 | 422 | 459 | 156 | 370 | 14.5 |
RB40040 | 510 | 453.4 | 40 | 3.5 | 1.5 | 428 | 479 | 241 | 531 | 23.5 | ||
450 | RB45025 | 450 | 500 | 474 | 25 | 1.5 | 1.5 | 464 | 484 | 61.7 | 182 | 6.6 |
500 | RB50025 | 500 | 550 | 524.2 | 25 | 1.5 | 1.5 | 514 | 534 | 65.5 | 201 | 7.3 |
RB50040 | 600 | 548.8 | 40 | 3 | 3.5 | 526 | 572 | 239 | 607 | 26 | ||
RB50050 | 625 | 561.6 | 50 | 3.5 | 3.5 | 536 | 587 | 267 | 653 | 41.7 | ||
600 | RB60040 | 600 | 700 | 650 | 40 | 3 | 4 | 627 | 673 | 264 | 721 | 29 |
700 | RB70045 | 700 | 815 | 753.5 | 45 | 3 | 4 | 731 | 777 | 281 | 836 | 46 |
800 | RB80070 | 800 | 950 | 868.1 | 70 | 4 | 5 | 836 | 900 | 468 | 1330 | 105 |
900 | RB90070 | 900 | 1050 | 969 | 70 | 4 | 5 | 937 | 1001 | 494 | 1490 | 120 |
1000 | RB1000110 | 1000 | 1250 | 1114 | 110 | 6 | 6 | 1057 | 1171 | 1220 | 3220 | 360 |
1250 | RB1250110 | 1250 | 1500 | 1365.8 | 110 | 6 | 6 | 1308 | 1423 | 1350 | 397 | |
ЧЗВ:
Въпрос: Вие сте фабрика или търговско дружество ??
О: Ние сме фабрика
В: Къде се намира вашата фабрика?
О: Нашата фабрика, разположена в индустриалния парк Jianxi, град Лоян, провинция Хенан, Китай
В: Вашите основни продукти ли са кръстосани ролкови лагери?
О: Да, ние имаме модерно оборудване за производство на кръстосани ролкови лагери, вертикален CNC струг, CNC шлифовъчна машина, вертикален CNC обработващ център VMC650 двуосева линейна релса за пробиване и други машини за проверка.
В: Дали вашата фабрика разполага с голям склад за кръстосани ролкови лагери от серия RB ??
О: Да, имаме голям запас от кръстосани ролкови лагери от серията RB. Дори ако количеството на продукта е недостатъчно, можем да го произведем в най-кратки срокове, защото разполагаме с най-професионалната техника и екип.
Luoyang Yujie Industry& Trade Co.Ltdразположен в град Лоян, една от основните тежки индустриални бази в Китай.
Ние сме специализирани в производството на лагери, нестандартни машинни части, металообработващи машини. За лагерите можем да предложим напречно ролкови лагери, въртящи се лагери, YRT лагери, лагери с тънко сечение, сачмени винтови лагери, сачмени лагери с дълбока бразда и др. За нестандартните машинни части можем да произвеждаме зъбни колела, валове, зъбни колела, форми, ролки , ролка, части за машината за добив и др. според чертежа и изискванията на клиента. За металорежещите машини предлагаме CNC вертикален машинен център, CNC хоризонтален струг, CNC портален пробивен и фрезови станок, CNC тип пробивен под и фреза.
Ако имате някакви интереси, не се колебайтесвържете се с наси ние горещо приветстваме клиенти и приятели, които ни посещават
Популярни тагове: RB серия кръстосани ролкови лагери, производители, доставчик, фабрика, персонализирани, евтини, цена, на склад, за продажба
