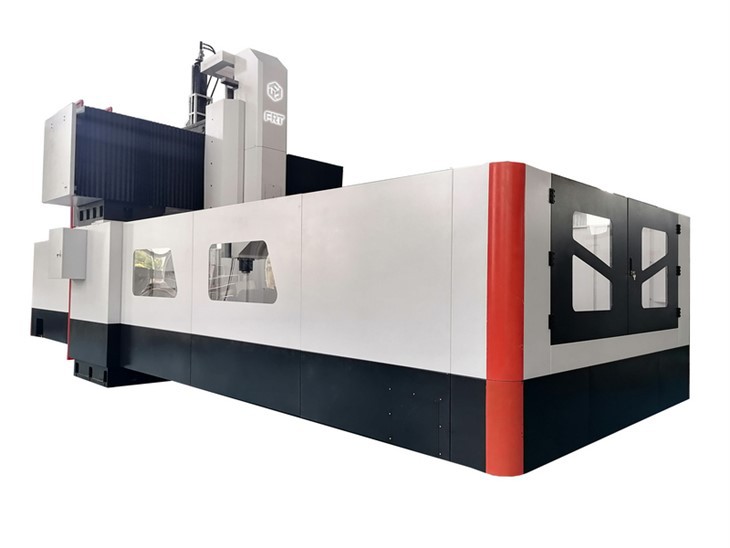

CNC фреза с двойна колона













CNC фреза с двойна колона, известна още като портална фреза или мостова фреза, е вид обработващ център с компютърно цифрово управление (CNC), използван за прецизна обработка на големи и тежки детайли. Тази машина се характеризира със своята здрава конструкция и двуколонен дизайн, който осигурява висока стабилност и твърдост, което я прави подходяща за взискателни задачи за обработка.



FRT--- 4025

Елемент		Основен параметър
CNC операционна система		KND2000MF
Размер на работната маса	мм	4000×2000
Ляв и десен ход (X)	мм	4000
Ход напред и назад (Y)	мм	2700
Ход нагоре и надолу (Z)	мм	1000
Разстояние от центъра на шпиндела до водача на колоната	мм	260
Разстояние от края на шпиндела до повърхността на работната маса	мм	170-1070
T-слот на работната маса (Число/размер/интервал)	мм	8-22×150
Конус на шпиндела (модел/диаметър на втулката)		BT50/Φ190
Използвайте модел с дърпащи шпилки		P50T－1
Скорост на шпиндела (rpm)	об/мин	6000
Спецификации на сферичния винт на ос X	мм	80×16
Спецификации на сферичния винт на оста Y	мм	63×12
Спецификации на сферичния винт на оста Z	мм	63×10
Точност на позициониране на машинния инструмент (GB/T 20957.4-2007 стандарт)	мм	0.01
Повтаряща се точност на позициониране на машината инструменти (GB/T 20957.4-2007 стандарт)	мм	0.01
Бързо изместване на оста X/Y/Z	м/мин	10/12/10
Скорост на рязане	м/мин	8
Режим на предаване на шпиндела		Синхронно задвижване със зъбен ремък
Режим на предаване на серво мотора на оста XYZ и предавателно отношение		Редуктор по ос X директно свързан 1:1; YZ директно свързано предаване Y-ос 1:1, Z-ос 1:1
Спецификации на направляващите оси X,Y		Х-ос четири 55-габаритни тежкотоварни ролкови линейни водачи; Y-ос три 55-габаритни тежкотоварни ролкови линейни водачи
Спецификации на водачите на оста Z		Правоъгълна твърда релса
Размер на квадратен овен	мм	500×500
Мощност на шпиндела	КВТ	28
Препоръчителен избор на параметри на серво мотора	N·M	55/45/45
Поток на източник на въздух		>0.5
Изисквания към захранването		380V
Височина на възглавницата на леглото	мм	30
Носеща товарна маса	кг	15T
Размери на машината	мм	9200×3800×3500
Леко нетно тегло на машината	кг	52t





Свържете се сега







Дизайн с две колони:Машината има две вертикални колони от всяка страна на работната маса, които са свързани с конструкция, подобна на мост. Този дизайн подобрява стабилността и минимизира вибрациите по време на обработка.



Голям работен плик:CNC фрезовите машини с двойна колона обикновено имат просторен работен плик, което им позволява да поемат големи и тежки детайли, които може да не се поберат на традиционните CNC фрезови машини.



Висока точност:Тези машини са в състояние да постигнат високи нива на прецизност и точност, което ги прави подходящи за приложения, изискващи строги допуски.



Възможност за тежък режим на работа:Благодарение на здравата си конструкция, двуколонните CNC фрезови машини могат да се справят с тежки операции по обработка, включително груба обработка и довършителни работи на големи части.



CNC управление:Както всички CNC машини, тези фрезови машини се управляват от компютърни програми, които позволяват прецизно управление на движенията, скоростите и подаванията на инструмента.

Линейни водачи и релси:

Те направляват движението на движещите се части на машината, като портала и шпиндела, като осигуряват плавно и прецизно движение. Висококачествените линейни водачи и шини допринасят за стабилността и точността.



Сферични винтове:

Сферичните винтове преобразуват въртеливото движение в линейно и са от съществено значение за прецизността на CNC машините. Те осигуряват точно позициониране и намаляват хлабината, повишавайки цялостната точност на машината.



Шпиндел:

Шпинделът е критичен компонент, отговорен за въртенето на режещия инструмент. Прецизните шпиндели с висока твърдост и ниско биене са от съществено значение за постигане на точни и постоянни резултати при обработка.



Инструмент за смяна на инструменти:

CNC порталните фрезови машини често са оборудвани с автоматични устройства за смяна на инструменти. Тези системи трябва да бъдат проектирани за бърза и прецизна смяна на инструмента, за да се сведе до минимум времето за престой и да се поддържа точността на обработката.



Задвижващи двигатели и серво задвижвания:

Високопроизводителните задвижващи двигатели и серво задвижванията са от решаващо значение за прецизния контрол на движенията на машината. Те пряко влияят върху ускорението, забавянето и точността на позициониране на портала и други движещи се части.



Контролер и софтуер:

CNC контролерът и свързаният софтуер са ключови компоненти, които интерпретират програмираните инструкции и контролират движението на машината. Усъвършенстваните системи за управление допринасят за по-висока прецизност и по-плавна работа.



Машинна рамка и легло:

Структурната цялост на рамката и леглото на машината е от решаващо значение за поддържане на стабилност по време на машинни операции. Твърдата и добре проектирана рамка спомага за минимизиране на вибрациите и деформациите, като гарантира точни резултати от обработката.



Охлаждаща течност и системи за смазване:

Подходящите системи за охлаждане и смазване са от съществено значение за поддържане на температурата и смазване на движещите се части, предотвратяване на износването и осигуряване на постоянна работа.



Енкодери:

Енкодерите осигуряват обратна връзка към CNC контролера, което му позволява да следи позицията на движещите се части на машината. Енкодерите с висока разделителна способност допринасят за подобрена точност и повторяемост.



Амортисьорни системи:

За да се намалят вибрациите и да се смекчат всякакви трептения по време на обработката, в конструкцията на машината могат да бъдат интегрирани системи за затихване. Това е особено важно за постигане на висока прецизност при операциите по фрезоване.





Фрезоване:Основната функция на тези машини е фрезоване, което включва отстраняване на материал от детайла с помощта на въртящ се режещ инструмент. Това може да включва задачи като контуриране, профилиране, джобове и пробиване.



Сондиране:Двуколонните CNC фрезови машини могат да извършват операции по пробиване с прецизност, създавайки отвори с различни размери и дълбочини в детайла.



скучно:Пробивните операции включват разширяване на съществуващи отвори или създаване на прецизни цилиндрични отвори в детайла. Тази функция е от съществено значение за приложения като производство на двигателни блокове.



Докосване:Тези машини могат също така да извършват операции с нарязване на резба, които включват резбоване на отвори в детайла за крепежни елементи.





Космонавтика:Тези машини обикновено се използват в космическата индустрия за производство на големи структурни компоненти като лостове на крила, рамки на фюзелажа и компоненти на колесника.



Автомобили:В автомобилния сектор двуколонните CNC фрезови машини се използват за производство на големи двигателни блокове, трансмисионни компоненти и части на шасито.



Изработка на матрици и матрици:Тези машини са подходящи за производство на форми и матрици за различни индустрии, включително леене под налягане на пластмаса и леене под налягане.



Енергиен сектор:Те се използват в производството на компоненти за системи за възобновяема енергия, като части за вятърни турбини и водноелектрически компоненти.



Тежки машини:CNC фрезови машини с двойна колона се използват при производството на тежки машини, включително компоненти за строително оборудване, минни машини и промишлено оборудване.



Общо производство:Всяка индустрия, която изисква обработка на големи и сложни части, може да се възползва от гъвкавостта и прецизността на тези машини.





Големи метални части:Двуколонните CNC фрезови машини често се използват за обработка на големи метални компоненти, като тези, използвани в космическата и автомобилната промишленост. Това включва части като крила на самолети, компоненти на двигатели и автомобилни шасита.



Компоненти на мухъл и матрица:Тези машини са идеални за производство на форми и матрици за индустрии като леене под налягане и леене под налягане. Те могат да произвеждат сложни и много прецизни кухини и контури върху матрици и компоненти на матрицата.



Инструменти и приспособления:CNC фрезови машини с двойна колона се използват за създаване на персонализирани инструменти и приспособления за производствени процеси. Те могат да обработват сложни форми и контури, необходими за специализирани инструменти и приспособления.



Тежка механична обработка:Тези машини са в състояние да изпълняват операции при тежка обработка, което ги прави подходящи за задачи като груба обработка и окончателна обработка на големи детайли от стомана и чугун.



Структурни компоненти:В индустрии като строителството и производството на тежки машини, двуколонните фрезови машини с ЦПУ се използват за обработка на структурни компоненти като греди, колони и рамки.



Морски компоненти:Корабостроителите и морската индустрия използват тези машини за производство на големи и сложни компоненти за кораби и подводници, като витла, компоненти на корпуса и контролни повърхности.



Компоненти на енергийния сектор:Компонентите, използвани в енергийния сектор, като части за вятърни турбини, хидроелектрическо оборудване и компоненти за петролни платформи, могат да се обработват с помощта на двуколонни CNC фрезови машини.



Аерокосмически компоненти:Тези машини обикновено се използват за производство на аерокосмически компоненти като части на колесника, лостове на крилата и секции на фюзелажа.



Автомобилни компоненти:В автомобилната индустрия двуколонните CNC фрезови машини се използват за производство на двигателни блокове, корпуси на трансмисии и компоненти на окачването.



Компоненти на медицински изделия:Прецизността е от решаващо значение в индустрията за медицински устройства и фрезовите машини с двойна колона с ЦПУ могат да произвеждат високо точни компоненти за устройства като импланти и протези.



Обща обработка:Тези машини могат да се използват и за общи задачи за машинна обработка в различни индустрии, като пробиване, нарязване на резби и контурно фрезоване на широка гама от материали, включително пластмаси и композити.
