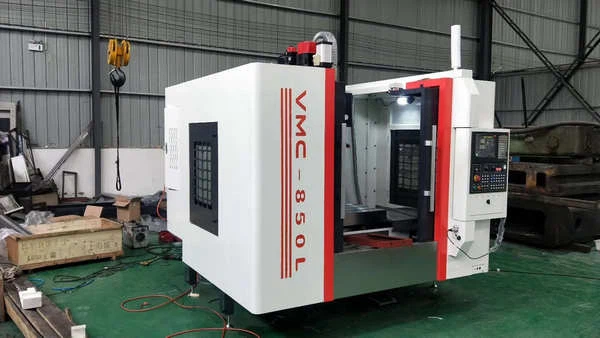

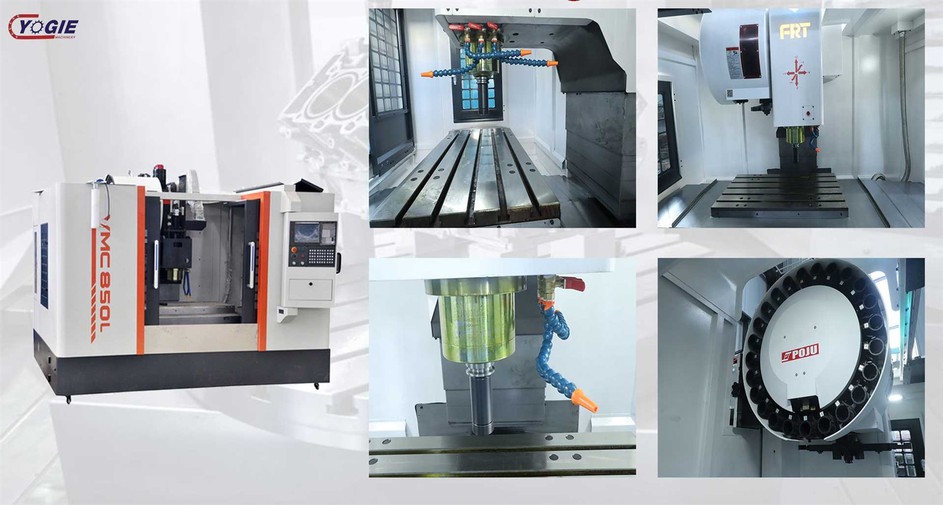

Китайска фабрика за вертикални обработващи центрове с ЦПУ за тежко рязане
Характеристика:
1. Компактната структура и твърдият компонент на шпиндела са добри за тежко рязане;
2.Лесен за затягане и премахване, осигурена е кръглост на детайла и друга прецизност;
3. Кулата отстрани се движи по надлъжни или напречни релси;
4. Има три напречни релси за поддържане на плъзгача;
5. Сферичните винтове и линейните релси се използват за осигуряване на гладко подаване и висока точност;
6. Различни дръжки, електрически бутони и CRT дисплей са разпределени на един и същ люлеещ се панел за лесна работа;
7.Машината приема напълно запечатана предпазна структура.
8. Допълнителна система: контролерът може да бъде избран от FANUC, Siemens, KND, GSK.
Приложение:
Големият CNC вертикален обработващ център се използва главно в средни по размер части и форми, детайлът в приспособлението може да бъде за завършване на фрезоване, пробиване, пробиване, може да се използва еднократно и може също да се използва за множество операции върху части в производствена линия.
Спецификация:
Спецификации на двуосов линеен вертикален обработващ център
|
модел /единицаmm |
VMC-L650 |
VMC-L850 |
VMC-L850B |
VMC-L1060 |
VMC- L1060 |
VMC-L115 |
|
|
500×800 |
500×1000 |
550×1000 |
600×1300 |
600×1300 |
600×1200 |
|
Ход за X оси |
600 |
800 |
800 |
1000 |
1000 |
1100 |
|
Ход за Y оси |
500 |
500 |
500 |
600 |
600 |
550 |
|
Ход за Z оси |
500 |
500 |
500 |
600 |
600 |
550 |
|
Разстояние от центъра на шпиндела до водещата повърхност на колоната |
560 |
560 |
599 |
655 |
660 |
699 |
|
Разстояние от носа на шпиндела до повърхността на масата |
110-610 |
110-610 |
160-660 |
70-670 |
70-670 |
160-710 |
|
T-слот за работна маса (число-размер*интервал между) |
3-18×144 |
5-18×90 |
5-18×100 |
5-18×100 |
5-18×00 |
5-18×125 |
|
Конусен отвор на шпиндела (модел/инсталационен размер) |
BT40/ Ø130 |
BT40/ Ø150 |
BT40/ Ø150 |
BT40/ Ø150 |
BT40/ Ø150 |
BT40/ Ø150 |
|
Скорост на шпиндела |
8000 об./мин |
8000 об./мин |
8000 об./мин |
8000 об./мин |
8000 об./мин |
8000/10000 |
|
Спецификации на сачмен винт на X&Y&Z оси |
4012 |
4012 |
451645164512 |
4012 |
4012 |
451645164512 |
|
Бързо преместване на осите на X&Y&Z (m/min) |
24,24,18 |
24,24,18 |
24,24,18 |
24,24,18 |
24,24,18 |
24,24,18 |
|
Спецификации на линейни водачи за X оси |
MSA35LA |
MSA35LA |
MSA35E |
MSA45LA |
MSA45LA |
MSA35E |
|
Спецификации на линейни водачи за Y оси |
MSA35LA |
MSA45LA |
MSA45A |
MSA55LA |
MSA55LA |
MSA45A |
|
Спецификации на линейни водачи за Z оси |
Плъзгаща се релса |
Плъзгаща се релса |
Плъзгаща се релса |
Плъзгаща се релса |
Плъзгаща се релса |
Плъзгаща се релса |
|
Метод на електрическо свързване на X&Y&Z оси |
Директна връзка |
Директна връзка |
Директна връзка |
Директна връзка |
Директна връзка |
Директна връзка |
|
Препоръчайте избор и използване на главния параметър на двигателя (мощност KW) |
5.5 |
7.5 |
7.5 |
7.5 |
7.5 |
7.5~15 |
|
Препоръчайте Изберете и използвайте X&Y&Z параметър на електрическата машина (въртящ момент NM) |
8,10,10 |
10,12,12 |
16,16,16 |
12,16,16 |
12,16,16 |
16,16,16 |
|
Дължина на стойката на направляващата релса (X,Y,Z) |
380,303,190 |
404,303,190 |
352,300,330 |
520,303,275 |
520,303,275 |
525,300,450 |
|
Височина на петата на струговото легло |
30 |
30 |
30 |
50 |
50 |
30 |
|
лагер за работна маса |
350 кг |
450 кг |
600 кг |
800 кг |
800 кг |
800 кг |
|
Нетно тегло на машината |
4t |
4t |
5t |
6.5t |
5t |
6t |
|
Забележка |
рибена кост |
рибена кост |
рибена кост |
рибена кост |
рибена кост |
рибена кост |
Забележка: 1. Стандартната конфигурация на шпиндела е 12 000 оборота директна връзка, скоростта на въртене е ремък 10 000 об./мин., директната връзка е 15 000 об./мин., главната ос е централен модел на пръскаща вода, пръстеновиден модел на пръскаща вода, който принадлежи към специални поръчки, моля, дайте ясна индикация.
Спецификации на триосни линейни серии вертикални обработващи центрове
|
модел /единица: мм |
VMC-L5641 |
VMC-LM6050 |
VMC-L6645 |
VMC-L8050 |
VMC-LM8050 |
|
Размер на работната маса |
420×700 |
450×700 |
450×800 |
550×1000 |
500×1000 |
|
Ход за X оси |
560 |
650 |
660 |
800 |
850 |
|
Ход за Y оси |
410 |
400 |
450 |
500 |
500 |
|
Ход за Z оси |
450 |
460 |
500 |
500 |
550 |
|
Разстояние от центъра на шпиндела до водещата повърхност на колоната |
453(*) |
500(*) |
508(*) |
599(*) |
592(*) |
|
Разстояние от носа на шпиндела до повърхността на масата |
110-560 |
150-610 |
80-580 |
160-660 |
150-700 |
|
T-слот за работна маса (число-размер*интервал между) |
3-14×100 |
3-14×150 |
3-18×150 |
5-18×100 |
5-18*100 |
|
Конусен отвор на шпиндела (модел/инсталационен размер) |
BT40/ Ø130 |
BT40/ Ø150 |
BT40/ Ø150 |
BT40/ Ø150 |
BT40/Ø150 |
|
Аксесоари по избор |
Контролерът може да бъде избран от FANUC, Mitsubishi, Siemens. |
||||
|
Скорост на шпиндела (rpm) |
8000 |
8000 об./мин |
8000 об./мин |
8000 об./мин |
8000 об./мин |
|
Спецификации на сачмен винт на X&Y&Z оси |
3216 |
3216.3216.3616 |
4012 |
4516.4516.4512 |
4012 |
|
Бързо преместване на осите на X&Y&Z (M/min) |
36,36,36 |
36,36,36 |
36,36,36 |
36,36,36 |
36,36,36 |
|
Спецификации на линейни водачи за X оси |
MSA30S2 |
HGW30CA |
HGW45HC |
MSA35E |
HGH45HC |
|
Спецификации на линейни водачи за Y оси |
MSA30S2 |
HGH30CA |
HGH45HA |
MSA45A |
HGW45HA |
|
Спецификации на линейни водачи за Z оси |
MSA30S2 |
HGH30CA |
HGH45HA |
MSA35A |
HGH35CA |
|
Метод на електрическо свързване на X&Y&Z оси |
Директна връзка |
Директна връзка |
Директна връзка |
Директна връзка |
Директна връзка |
|
Препоръчайте избор и използване на главния параметър на двигателя (мощност kw) |
5.5 |
7.5 |
5.5 |
7.5 |
7.5 |
|
Препоръчайте Изберете и използвайте X&Y&Z параметър на електрическата машина (по-голям или равен на въртящия момент NM) |
8,10,10 |
8,10,10 |
8,10,10 |
10,12,12 |
16,16,16 |
|
Дължина на стойката на направляващата релса (X,Y,Z) |
|
404,303,190 |
500,350,260 |
352,300,330 |
500,350,250 |
|
Височина на петата на струговото легло |
30 |
30 |
25 |
30 |
80 |
|
лагер за работна маса |
300 кг |
350 кг |
350 кг |
600 кг |
600 кг |
|
Нетно тегло на машината |
3t |
4.5t |
4t |
5t |
5t |
|
Забележка |
рибена кост |
рибена кост |
|
рибена кост |
рибена кост |
|
модел /единица: мм |
VMC- L1062 |
VMC-L1062B |
VMC-L1150 |
VMC-L1260 |
VMC-L850C |
|
Размер на работната маса |
600×1300 |
620×1200 |
600×1200 |
700×1360 |
500×1000 |
|
Ход за X оси |
1000 |
1000 |
1100 |
1200 |
800 |
|
Ход за Y оси |
600 |
620 |
550 |
600 |
450 |
|
Ход за Z оси |
600 |
610 |
550 |
650 |
500 |
|
Разстояние от центъра на шпиндела до водещата повърхност на колоната |
660* |
668(*) |
699(*) |
712 |
529 |
|
Разстояние от носа на шпиндела до повърхността на масата |
70-670 |
120-730 |
160-710 |
200-850 |
110-610 |
|
T-слот за работна маса (число-размер*интервал между) |
5-18*100 |
5-18*130 |
5-18×125 |
5-18×122 |
5-18×90 |
|
Спецификации на конусен отвор на шпиндела (модел/размер на инсталацията) |
BT40/ Ø150 |
BT40/ Ø150 |
BT40/ Ø150 |
BT50/ Ø155 |
BT40/ Ø150 |
|
Скорост на шпиндела |
8000 об./мин |
8000 об./мин |
8000/10000 |
8000 об./мин |
8000 об./мин |
|
Сачмен винт на X&Y&Z оси |
4012 |
4012 |
4516.4516.4512 |
5010 |
4012 |
|
Бързо преместване на осите на X&Y&Z (M/min) |
36,36,36 |
36,36,36 |
36,36,36 |
36,36,36 |
36,36,36 |
|
Спецификации на линейни водачи за X оси |
MSA45LA |
LRXD45 (щифтова ролка) |
MSA35E |
MSA55E |
MSA35LA |
|
Спецификации на линейни водачи за Y оси |
MSA55LA |
LRXD45 (щифтова ролка) |
MSA45A |
MSA45A (четири релси) |
MSA45LA |
|
Спецификации на линейни водачи за Z оси |
MSA55LA |
LRXD45 (щифтова ролка) |
MSA35A |
MSA65A |
MSA45LS |
|
Метод на електрическо свързване на X&Y&Z оси |
Директна връзка |
Директна връзка |
Директна връзка |
Директна връзка |
Директна връзка |
|
Препоръчайте избор и използване на главния параметър на двигателя (мощност kw) |
7.5 |
7.5 |
7.5~15 |
11~15 |
7.5 |
|
Изберете и използвайте X&Y&Z параметър на електрическата машина (въртящ момент NM) |
12,16,16 |
12,16,16 |
16,16,16 |
16,16,16 |
10,12,12 |
|
Дължина на стойката на направляващата релса (x, Y, Z) |
|
350,240,120 |
490,300/450 |
615,270,250 |
404,303,190 |
|
Височина на петата на струговото легло |
50 |
60 |
30 |
30 |
30 |
|
лагер за работна маса |
800 кг |
1000 кг |
800 кг |
1000 кг |
450 кг |
|
Нетно тегло на машината |
5.5t |
6t |
6t |
7.5t |
4.5t |
|
Забележка |
рибена кост |
рибена кост |
рибена кост |
рибена кост |
рибена кост |
Спецификации на двуосов линеен вертикален обработващ център
|
модел /единица: мм |
VMC-L650 |
VMC-L850 |
VMC-L850B |
VMC-L1060 |
VMC- L1060 |
VMC-L115 |
|
|
500×800 |
500×1000 |
550×1000 |
600×1300 |
600×1300 |
600×1200 |
|
Ход за X оси |
600 |
800 |
800 |
1000 |
1000 |
1100 |
|
Ход за Y оси |
500 |
500 |
500 |
600 |
600 |
550 |
|
Ход за Z оси |
500 |
500 |
500 |
600 |
600 |
550 |
|
Разстояние от центъра на шпиндела до водещата повърхност на колоната |
560 |
560 |
599 |
655 |
660 |
699 |
|
Разстояние от носа на шпиндела до повърхността на масата |
110-610 |
110-610 |
160-660 |
70-670 |
70-670 |
160-710 |
|
T-слот за работна маса (число-размер*интервал между) |
3-18×144 |
5-18×90 |
5-18×100 |
5-18×100 |
5-18×00 |
5-18×125 |
|
Конусен отвор на шпиндела (модел/инсталационен размер) |
BT40/ Ø130 |
BT40/ Ø150 |
BT40/ Ø150 |
BT40/ Ø150 |
BT40/ Ø150 |
BT40/ Ø150 |
|
Скорост на шпиндела |
8000 об./мин |
8000 об./мин |
8000 об./мин |
8000 об./мин |
8000 об./мин |
8000/10000 |
|
Спецификации на сачмен винт на X&Y&Z оси |
4012 |
4012 |
451645164512 |
4012 |
4012 |
451645164512 |
|
Бързо преместване на осите на X&Y&Z (m/min) |
24,24,18 |
24,24,18 |
24,24,18 |
24,24,18 |
24,24,18 |
24,24,18 |
|
Спецификации на линейни водачи за X оси |
MSA35LA |
MSA35LA |
MSA35E |
MSA45LA |
MSA45LA |
MSA35E |
|
Спецификации на линейни водачи за Y оси |
MSA35LA |
MSA45LA |
MSA45A |
MSA55LA |
MSA55LA |
MSA45A |
|
Спецификации на линейни водачи за Z оси |
Плъзгаща се релса |
Плъзгаща се релса |
Плъзгаща се релса |
Плъзгаща се релса |
Плъзгаща се релса |
Плъзгаща се релса |
|
Метод на електрическо свързване на X&Y&Z оси |
Директна връзка |
Директна връзка |
Директна връзка |
Директна връзка |
Директна връзка |
Директна връзка |
|
Препоръчайте избор и използване на главния параметър на двигателя (мощност KW) |
5.5 |
7.5 |
7.5 |
7.5 |
7.5 |
7.5~15 |
|
Препоръчайте Изберете и използвайте X&Y&Z параметър на електрическата машина (въртящ момент NM) |
8,10,10 |
10,12,12 |
16,16,16 |
12,16,16 |
12,16,16 |
16,16,16 |
|
Дължина на стойката на направляващата релса (X,Y,Z) |
380,303,190 |
404,303,190 |
352,300,330 |
520,303,275 |
520,303,275 |
525,300,450 |
|
Височина на петата на струговото легло |
30 |
30 |
30 |
50 |
50 |
30 |
|
лагер за работна маса |
350 кг |
450 кг |
600 кг |
800 кг |
800 кг |
800 кг |
|
Нетно тегло на машината |
4t |
4t |
5t |
6.5t |
5t |
6t |
|
Забележка |
рибена кост |
рибена кост |
рибена кост |
рибена кост |
рибена кост |
рибена кост |
|
модел /единица: мм |
VMC-L1270 |
VMC-L1370 |
VMC-L1580 |
VMC-L1690 |
VMC-L1890 |
VMC-L1890B |
|
Размер на работната маса |
700×1360 |
700×1500 |
800×1700 |
900×1800 |
900×2000 |
900×2000 |
|
Ход за X оси |
1200 |
1300 |
1500 |
1600 |
1800 |
1800 |
|
Ход за Y оси |
700 |
700 |
800 |
900 |
900 |
900 |
|
Ход за Z оси |
600 |
700 |
700 |
600 |
600 |
720 |
|
Разстояние от центъра на шпиндела до водещата повърхност на колоната |
785 |
757 |
810 |
950 |
950 |
950 |
|
Разстояние от носа на шпиндела до повърхността на масата |
87-687 |
190-890 |
130-830 |
160-760 |
160-760 |
160-880 |
|
T-слот за работна маса (число-размер*интервал между) |
5-18×122 |
5-18×135 |
5-22×140 |
5-22×165 |
5-22×165 |
5-22×165 |
|
Конусен отвор на шпиндела (модел/инсталационен размер) |
BT50/ Ø155 |
BT50/ Ø155 |
BT50/ Ø155 |
BT50/ Ø190 |
BT50/ Ø190 |
BT50/Ø190 |
|
Скорост на шпиндела |
8000 об./мин |
8000 об./мин |
8000 об./мин |
8000 об./мин |
8000 об./мин |
8000 |
|
Спецификации на сачмен винт на X&Y&Z оси |
5010 |
5010 |
6310,6310,5010 |
5512 |
5512 |
5512 |
|
Бързо преместване на осите на X&Y&Z (m/min) |
24,24,18 |
24,24,18 |
20,20,15 |
20,20,15 |
20,20,15 |
20,20,15 |
|
Спецификации на линейни водачи за X оси |
MSA55LS |
MSA45LS (блок с три плъзгащи се блока) |
MSA55LS (три плъзгащи блока) |
MSA55LS (три плъзгащи блока) |
MSA55LS (три плъзгащи блока) |
MSA55LS (три плъзгащи блока) |
|
Спецификации на линейни водачи за Y оси |
MSA45LS (четири релси) |
MSA45LS (четири релси) |
MSA45LS (четири релси) |
MSA45LS (четири релси) |
MSA45LS (четири релси) |
MSA45LS (четири релси) |
|
Спецификации на линейни водачи за Z оси |
Плъзгаща се релса |
Плъзгаща се релса |
Плъзгаща се релса |
Плъзгаща се релса |
Плъзгаща се релса |
Плъзгаща се релса |
|
Метод на електрическо свързване на X&Y&Z оси |
Директна връзка |
Директна връзка |
Директна връзка |
Директна връзка |
Директна връзка |
Директна връзка |
|
Препоръчайте избор и използване на главния параметър на двигателя (мощност KW) |
11~15 |
11~15 |
15 |
15~18.5 |
15~18.5 |
15~18.5 |
|
Препоръчайте Изберете и използвайте X&Y&Z параметър на електрическата машина (въртящ момент NW) |
16,16,16 |
16,16,20 |
24,26,26 |
24,30,30 |
26,30,30 |
26,30,30 |
|
Дължина на стойката на направляващата релса (X,Y,Z) |
615,270,250 |
|
|
|
|
|
|
Височина на петата на струговото легло |
30 |
30 |
65 |
30 |
30 |
30 |
|
лагер за работна маса |
1000 кг |
1000 кг |
1500 кг |
1600 кг |
1600 кг |
1600 кг |
|
Нетно тегло на машината |
7.5t |
8.5t |
10t |
10.5t |
10.5t |
11t |
|
Забележка |
рибена кост |
рибена кост |
|
рибена кост |
рибена кост |
рибена кост |
Имате ли конкретни въпроси относно CNC обработващия център? Свържете се с Yogi!Нашите инженери по продажбите ще работят с вас от началото до края, за да гарантират, че вашият проект е завършен според вашите изисквания.
Популярни тагове: Китайска фабрика за CNC обработващи центрове за тежко рязане, производители, доставчик, фабрика, персонализирани, евтини, цена, на склад, за продажба
