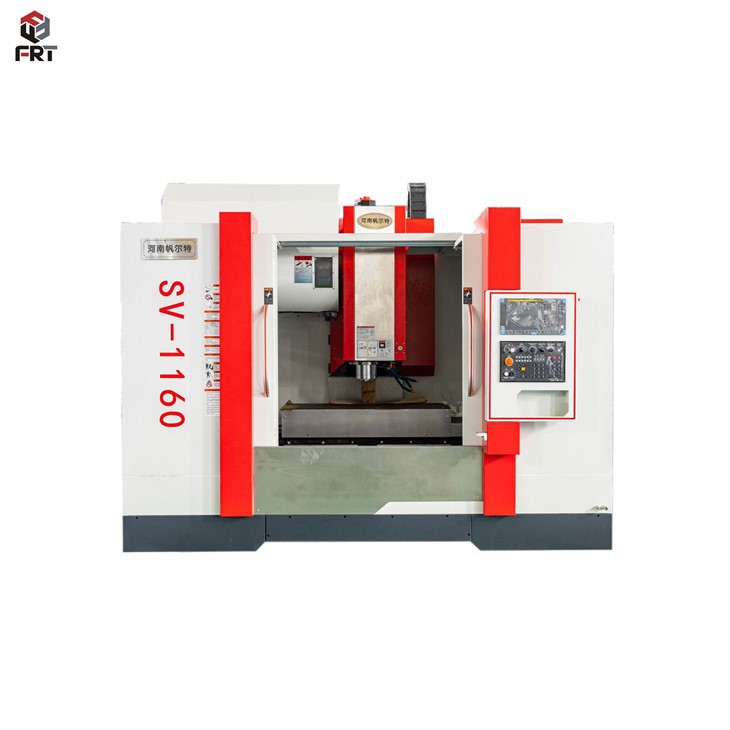

VMC (Вертикален обработващ център) CNC машина е вид фреза с вертикално ориентиран шпиндел. Той се използва широко в различни индустрии за обработка на детайли със сложни форми, точни размери и тесни допуски.
Дефиниции
VMC (Вертикален обработващ център):Вид фреза, при която шпинделът е ориентиран вертикално.
CNC (компютърно цифрово управление):Система, в която компютър контролира движението на машини и инструменти за задачи като рязане, фрезоване и пробиване.
ВМК 855
| Вещ | Основен параметър | |
| CNC операционна система | КНД | |
| Размер на работната маса | мм | 600×1000 |
| Ляв и десен ход (X) | мм | 800 |
| Ход напред и назад (Y) | мм | 550 |
| Ход нагоре и надолу (Z) | мм | 550 |
| Разстояние от центъра на шпиндела до водача на колоната | мм | 560 |
| Разстояние от края на шпиндела до повърхността на работната маса | мм | 110-610 |
| T-слот на работната маса (Число/размер/интервал) |
мм | 5-18×90 |
| Конус на шпиндела (модел/диаметър на втулката) | BT40/Φ150 | |
| Скорост на шпиндела (rpm) | об/мин | 8000 |
| Спецификации на сферичния винт на ос X | мм | 40×10 |
| Спецификации на сферичния винт на оста Y | мм | 40×10 |
| Спецификации на сферичния винт на оста Z | мм | 40×10 |
| Точност на позициониране на машинния инструмент (GB/T 20957.4-2007 стандарт) |
мм | 0.01 |
| Повтаряща се точност на позициониране на машината инструменти (GB/T 20957.4-2007 стандарт) |
мм | 0.01 |
| Бързо изместване на оста X/Y/Z | м/мин | 8/12/10 |
| Режим на предаване на шпиндела | Синхронно задвижване със зъбен ремък | |
| Мощност на шпиндела | КВТ | 7.5 |
| Препоръчителен избор на параметри на серво мотора | N·M | 14/16/16 |
| Височина на възглавницата на леглото | мм | 30 |
| Носеща товарна маса | килограма | 500 |
| Леко нетно тегло на машината | килограма | 5t |
| Техническа Спецификация | ФРТ-Л850 | ФРТ-Л1060 | FRT-L1270 | ФРТ-Л1580 | |
| Пътуване | |||||
| Ход на работната маса (X/Y/Z) | мм | 800/500/500 | 1000/600/600 | 1200/700/800 | 1500/800/700 |
| Разстояние от повърхността на шпиндела до работната маса | мм | 105-655 | 180-780 | 150-750 | 170-870 |
| Пътеводител | Две линейни водещи релси, една закалена релса | ||||
| Работна маса | |||||
| Размер на масата | мм | 500x1000 | 600x1100 | 700x1300 | 800x1800 |
| Максимална товароносимост на работната маса | килограма | 600 | 800 | 1000 | 1500 |
| Вретено | |||||
| Конусът на шпиндела (модел, диаметър на втулката) | мм | БТ40%2ф150 | БТ40%2ф150 | БТ40%2ф150 | БТ40%2ф150 |
| Мощност на двигателя на шпиндела | кВт | 5.5-7.5 | 7.5-11 | 11-15 | 11-15 |
| Скорост на шпиндела | об/мин | 8000 | 8000 | 8000 | 6000 |
| точност | |||||
| Прецизност на позицията | мм | 0.01/1000 | 0.01/1000 | 0.01/1000 | 0.01/1000 |
| Повтаряща се прецизност на позицията | мм | ±0.01 | ±0.01 | ±0.01 | ±0.01 |
| Размер | |||||
| Нето тегло | килограма | 5300 | 6700 | 8200 | 12000 |
Основни компоненти
Вретено:Шпинделът държи режещия инструмент и го върти с високи скорости, за да реже в материала.
Инструмент за смяна на инструменти:Устройство, което автоматично сменя режещите инструменти по време на обработка, което позволява ефективно и непрекъснато производство.
Работна маса:Работната маса държи детайла на място, докато се обработва. Може да се движи в множество посоки, за да позволи точно позициониране.
Контролен панел:Интерфейсът, чрез който операторът контролира и следи работата на машината. Обикновено включва екран на дисплея и контроли за въвеждане.
Система за движение на осите:Машините VMC имат три или повече оси (X, Y, Z), всяка от които се управлява от серво мотор, което позволява прецизно движение на режещия инструмент спрямо детайла.
Охлаждаща система:Система, която доставя охлаждаща течност (обикновено смес от вода и масло за рязане) към режещия инструмент и детайла, за да намали топлината и триенето по време на обработка.
Приложения
Фрезоване:Машините VMC се използват предимно за фрезови операции, включително челно фрезоване, челно фрезоване и профилно фрезоване.
Пробиване:Те могат да се използват и за операции по пробиване, като пробиване на дупки, разширяване и нарязване на резби.
Сложни части за обработка:Машините VMC са в състояние да обработват сложни части с висока прецизност и тесни допуски, което ги прави идеални за индустрии като аерокосмическата, автомобилната и производството на медицински устройства.
Прототипиране и производство:Машините VMC се използват както за създаване на прототипи на нови части, така и за производство на големи обеми на обработени компоненти.
