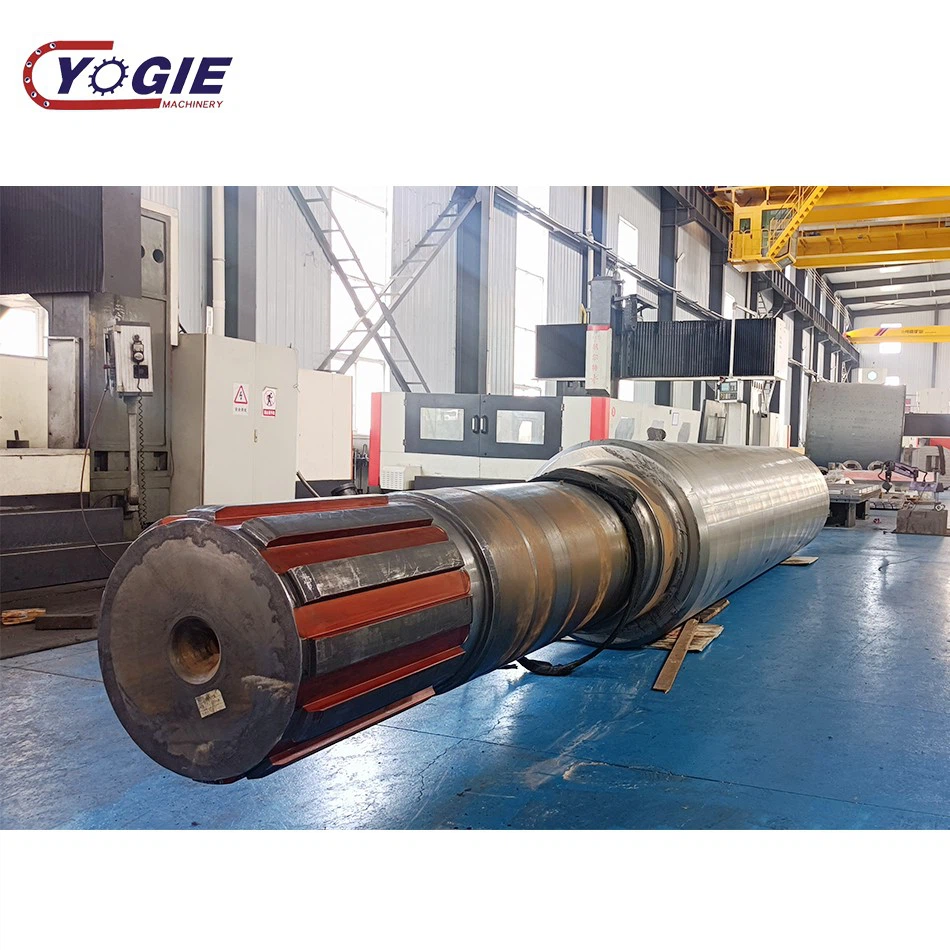

Определение за шлицов вал
Шлицовият вал е механична трансмисионна част с множество шпонкови зъби, равномерно разпределени надлъжно по повърхността на вала, която се използва заедно с въртяща се част със съответния шпонков канал. Може да се използва за предаване на въртящ момент, позволяване на въртящата се част да се върти синхронно с вала, а някои въртящи се части могат също така да се плъзгат надлъжно по вала, за да постигнат функции като преместване. Той има предимствата на силна товароносимост, висока точност на предаване и добро насочване и се използва широко в различни устройства за механична трансмисия.
Общи материали
Шлицовите валове трябва да имат висока якост, висока твърдост, устойчивост на износване и определена якост. Общите материали включват:
Въглеродна структурна стомана:като стомана 45, подходяща за изисквания за средно натоварване.
Легирана структурна стомана:като 40Cr, 42CrMo, подходящи за случаи с висока якост и големи натоварвания.
Неръждаема стомана:като 304, 316, подходящи за сцени с високи изисквания за защита от корозия.
Закалена и темперирана стомана:като 35CrMo, може да подобри здравината и устойчивостта на износване след закаляване и темпериране.
Технология на обработка
Рязане:Нарязване на суровината на подходяща дължина.
Груба обработка:Завъртане на основната форма на вала, за да се осигури коаксиалност и предварителен размер.
Топлинна обработка:Подобрете твърдостта и устойчивостта на износване чрез процеси като закаляване и отвръщане или карбуризиране и закаляване.
Довършителни работи
Струговане и шлайфане: Използва се за прецизна обработка на шийки и външни кръгове.
Обработка на шлици/зъбци: Използвайте процеси на фрезоване, оформяне на зъбни колела или бръснене, за да обработвате специални повърхностни форми.
Протягане/фрезоване: Използва се за обработка на вътрешни шлици или шпонкови канали.
Повърхностна обработка:Като хромиране, фосфатиране и т.н., за подобряване на устойчивостта на корозия.
Откриване
Откриване на размери:
Използвайте дебеломер, микрометри, уреди за вътрешен диаметър и др., за да измерите диаметъра на вала, ширината и дълбочината на шпонковия канал.
За откриване на шлици се използват специални шлицови дебеломери.
Проверка на качеството на повърхността:
Използвайте грапавост, за да откриете повърхностното покритие.
Тест за коаксиалност:
Използвайте машина за измерване на триизмерни координати или специално приспособление за проверка, за да оцените коаксиалността на вала.
Тест за твърдост:
Използвайте тестер за твърдост по Рокуел или тестер за твърдост по Бринел, за да проверите дали твърдостта след топлинна обработка отговаря на изискванията.
Безразрушителен тест:
За части с високо търсене се извършва ултразвуково изпитване или изпитване с магнитни частици, за да се провери за вътрешни дефекти и пукнатини.
ЧЗВ
В: Вие сте търговец или фабрика?
Въпрос: Какъв вид услуга можете да предоставите?
Въпрос: Ще бъде ли извършена проверка на заваръчните шевове и проверка на дебелината на боята?
A: Да. Поддържаме и тестване от трети страни.
